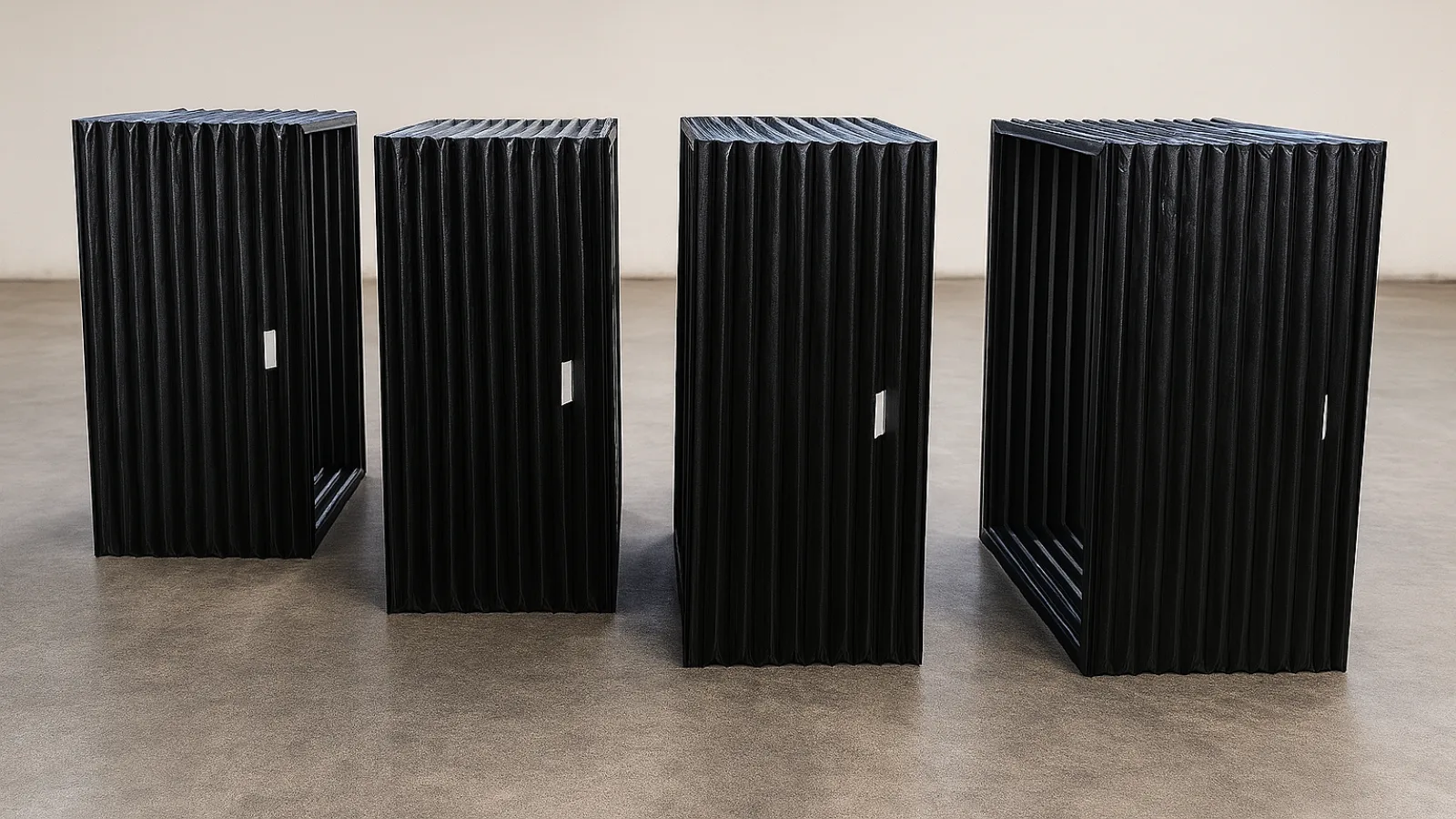

Proteção sanfonada: para que serve, materiais e como especificar

Proteção sanfonada é um fole fabricado sob medida que acompanha o movimento de um equipamento, abrindo e fechando junto com ele. A função é separar duas coisas que não podem se encontrar: o mecanismo, de um lado, e a sujeira, o calor e o acesso de pessoas, do outro.

Este guia explica onde ela é usada, como escolher o material pelo ambiente, qual a relação dela com a NR12 e quais medidas o fabricante precisa para produzir a sua.

Proteção sanfonada e NR12 em mesas elevatórias

É a aplicação em que o fole deixa de ser item de conservação e vira item de segurança.

Numa mesa elevatória pantográfica, o mecanismo de tesoura fecha durante a descida da plataforma. Sem a sanfona, essa zona de esmagamento fica acessível: qualquer pessoa alcança o ponto onde os braços se cruzam enquanto a mesa desce.

A proteção sanfonada é o dispositivo que impede esse acesso. Não é acabamento — é o item que faz a mesa passar ou reprovar na auditoria, e sem ele o equipamento não atende à NR12. De quebra, ela protege o próprio mecanismo contra queda de resíduos e sujeira.

Vale para mesa de qualquer marca: a proteção é fabricada a partir das dimensões da plataforma, do curso e da altura fechada, inclusive para substituir uma sanfona danificada em equipamento que já está em operação.

Quando o ambiente é quente: a versão aluminizada

Onde há cavaco quente, corte térmico ou respingo de solda, a sanfona comum não dura. A partícula incandescente perfura o tecido, e a proteção vira item de troca constante — quando não deixa o mecanismo exposto antes de alguém perceber.

A versão aluminizada é fabricada para esse ambiente. O tecido base recebe revestimento que reflete o calor radiante e impede a perfuração pela partícula quente. É o material indicado para:

• centros de usinagem com cavaco quente;
• máquinas de corte a plasma e laser;
• postos de solda e caldeiraria;
• fornos e tratamento térmico.

Se a sua proteção atual está furada em pontos isolados, e não desgastada por igual, o problema provavelmente é térmico — e trocar pelo mesmo material só adia a próxima troca.

Materiais: PVC, poliuretano, lona e aluminizado

O material é escolhido pelo ambiente, não pelo tamanho do equipamento.

• PVC. Atende a maior parte das aplicações em ambiente seco, onde não há calor nem partícula incandescente.
• Poliuretano. Indicado quando há abrasão mais severa ou contato frequente com óleo.
• Lona reforçada. Usada quando o fole precisa de mais corpo e resistência mecânica, comum em mesas elevatórias e equipamentos maiores.
• Aluminizado. Para ambiente quente, pelos motivos da seção anterior.

Formatos: retangular, circular, trapezoidal e sob desenho

A seção do fole acompanha a geometria do que ele protege. Retangular é a mais comum. Circular atende peças de seção redonda. Trapezoidal resolve os casos em que a base e o topo têm larguras diferentes. E quando nenhuma das três serve, a proteção é produzida sob desenho.

Em todas elas, as dobras são costuradas com reforço e levam lâminas internas. É o que mantém o fole estável e garante que ele recolha sempre do mesmo jeito, em vez de amassar para um lado e enroscar no curso.

Como especificar: as três informações que o fabricante pede

Proteção sanfonada é feita sob medida — não existe prateleira. Para orçar, o fabricante precisa de três coisas:

1. Cota fechada. O comprimento do fole com o equipamento totalmente recolhido. É ela que define quanto espaço a proteção ocupa quando não está trabalhando.
2. Cota aberta. O comprimento no fim de curso. A diferença entre as duas é o curso que o fole precisa acompanhar.
3. Tipo de fixação. Como a proteção prende nas duas extremidades — moldura, flange, perfil ou parafuso direto. É o detalhe mais esquecido e o que mais causa retrabalho.

Para mesa elevatória, as medidas são outras três: plataforma, curso e altura fechada.

Se você tem a proteção antiga, mesmo rasgada, ela é a melhor referência: medir a peça existente evita erro de interpretação do desenho.

Erros comuns na hora de comprar

• Pedir só o comprimento. Sem a cota fechada e o tipo de fixação, o fole chega com curso certo e não monta.
• Repetir o material da anterior sem perguntar por que ela falhou. Se furou com partícula quente, o mesmo material vai furar de novo.
• Medir o equipamento parado no meio do curso. As cotas são nos extremos: totalmente recolhido e totalmente aberto.
• Tratar a sanfona da mesa elevatória como acabamento. Ela é o que bloqueia a zona de esmagamento, e a auditoria olha para isso.
• Deixar para trocar depois do rasgo. A partir do primeiro furo, a proteção já não está protegendo.

Perguntas frequentes sobre proteção sanfonada

A proteção sanfonada é obrigatória pela NR12?

Em mesa elevatória pantográfica, ela é o dispositivo que impede o acesso à zona de esmagamento da tesoura. Sem esse bloqueio, o equipamento não atende à norma.

Dá para fabricar para mesa de qualquer marca?

Sim. A proteção é produzida sob medida a partir das cotas do equipamento, não de um catálogo de modelos. Isso vale inclusive para substituir uma sanfona danificada em mesa antiga ou de outro fabricante.

Qual material escolher?

Pelo ambiente. PVC para uso geral, poliuretano para abrasão e óleo, lona reforçada quando o fole precisa de mais corpo, e aluminizado sempre que houver cavaco quente, corte térmico ou respingo de solda.

Que medidas eu preciso ter em mãos para pedir um orçamento?

Cota fechada, cota aberta e tipo de fixação. Para mesa elevatória: plataforma, curso e altura fechada. Fotos do equipamento e da proteção antiga ajudam a confirmar a fixação.

Encontre a proteção certa para o seu equipamento

A Lycos fabrica proteções sanfonadas sob medida em Caxias do Sul (RS), nas versões para mesas elevatórias e aluminizada, em PVC, poliuretano, lona reforçada ou tecido aluminizado. Mande as cotas e uma foto da aplicação pelo WhatsApp (54) 99143-2112 e receba o orçamento da peça para o seu equipamento.
