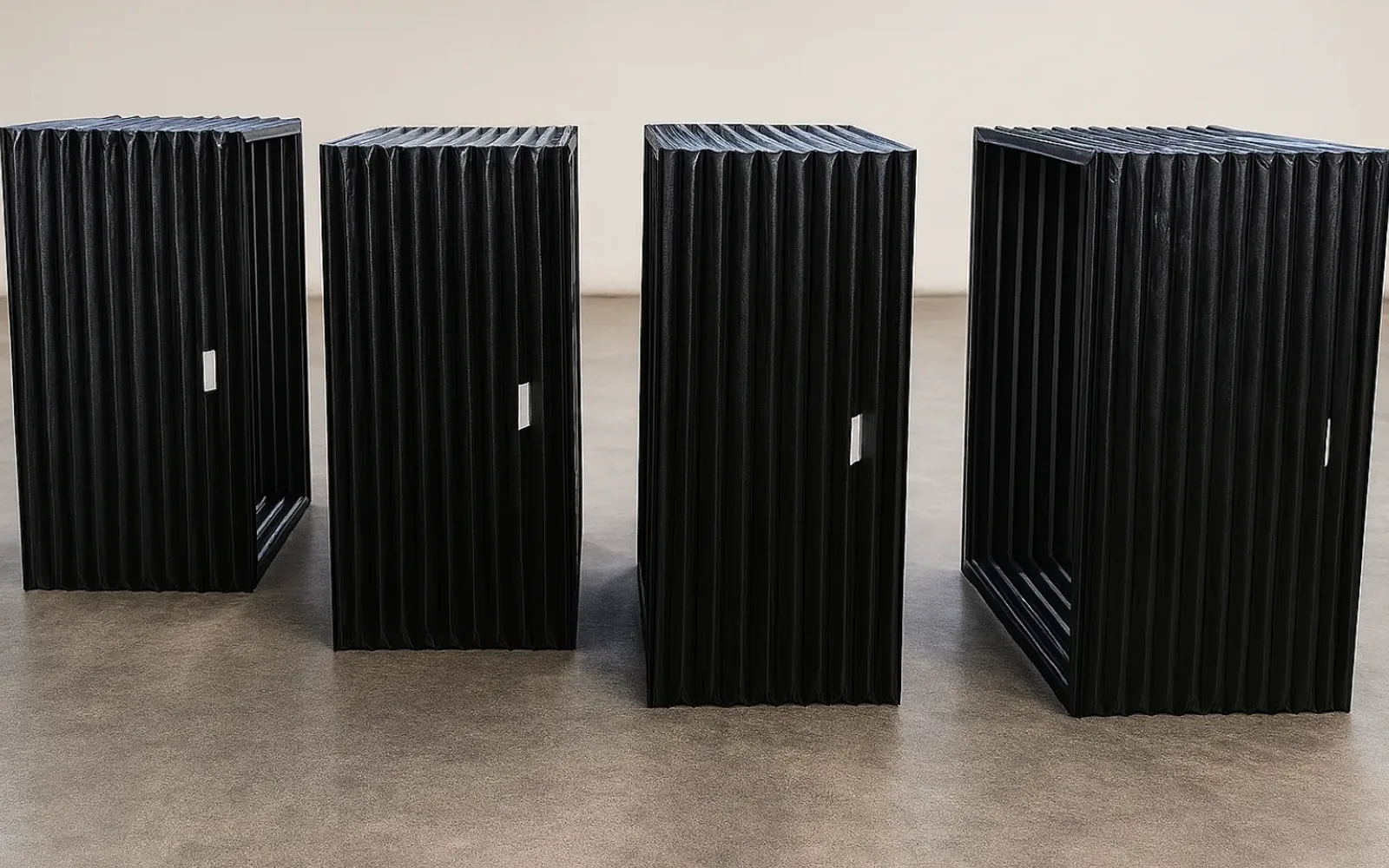

Proteção sanfonada para mesa elevatória: por que a tesoura precisa
A tesoura de uma mesa elevatória fecha com força suficiente para amputar. A sanfona não é acabamento — é o que separa a zona de esmagamento do operador.
Quando uma mesa elevatória desce, o mecanismo em X — o pantógrafo — fecha como uma tesoura. Entre os braços existe um vão que diminui até zero, e a força disponível ali é a mesma que levanta a carga: centenas de quilos a algumas toneladas.
É a zona de esmagamento, e é por isso que a proteção sanfonada existe.
Não é acabamento, é requisito
Aparece em muita proposta como item opcional, para reduzir preço. Não é.
A NR-12 exige que as zonas de perigo de máquinas sejam protegidas por dispositivo que impeça o acesso durante o movimento. Numa mesa elevatória, a tesoura é a principal — e a sanfona é a proteção física que a fecha ao longo de todo o curso, sem travar o funcionamento.
A alternativa seria enclausurar a mesa inteira, o que inviabiliza o uso. A sanfona acompanha o movimento: abre quando a mesa sobe, fecha quando ela desce, e o vão nunca fica acessível.
Desconfie de proposta que a apresente como acessório. Mesa sem proteção de tesoura não atende a norma, e o custo de adequar depois é maior que o de incluir no projeto.
O que ela também resolve, além do corpo
Dentro do vão da tesoura passam mangueiras, cabos e, nas mesas de maior curso, articulações engraxadas. A sanfona mantém isso fora do alcance de quem opera e fora do alcance da sujeira.
Em ambiente com cavaco, respingo de solda ou lavagem, ela deixa de ser só segurança e vira vida útil: o que não entra no mecanismo não desgasta o mecanismo.
Os materiais, e onde cada um serve
| Material | Resiste a | Aplicação típica |
|---|---|---|
| Lonado sintético | Poeira, cavaco leve, umidade | Montagem, expedição, logística |
| Aluminizado | Respingo de solda e calor radiante | Solda, fundição, forja |
| Com lamela metálica | Cavaco pesado e quente | Usinagem, corte |
A escolha é pelo agente agressor, não pelo preço. Sanfona de material errado rasga em semanas, e o custo da troca supera a diferença que se economizou.
Como medir para especificar
A sanfona é feita sob medida, e três dados definem o corte:
- Altura fechada da mesa — a sanfona recolhida precisa caber nesse espaço;
- Altura máxima de trabalho — define o curso que ela tem de acompanhar;
- Dimensões da plataforma, comprimento e largura, que definem o perímetro.
Vale somar um quarto: de que lado fica o acesso do operador. Em mesa encostada em máquina, às vezes só três lados precisam de proteção — e isso muda o projeto e o custo.
O que a Lycos fabrica, e o que não fabrica
Fabricamos proteção sanfonada para mesas elevatórias, retangular, aluminizada para ambiente de solda e proteção de barramento para centro de usinagem.
Não fabricamos proteção sanfonada para guia linear, para fuso nem a cilíndrica para haste de cilindro. São outra família de produto, com outro processo — e dizer isso agora poupa o seu tempo e o nosso.
Se a mesa ainda vai ser comprada
Inclua a proteção no mesmo projeto. Além de sair mais barato que adequar depois, a sanfona especificada junto nasce com as medidas certas — e a linha de mesas elevatórias da Lycos já sai com a tesoura protegida.
Se a dúvida for sobre a mesa em si, os tipos e a altura fechada estão em outro texto. E se for sobre a adequação da fábrica inteira, por onde começar na NR-12 trata da sequência correta.
